Компанией АО «Флотенк» осуществляется производство корпусов КНС методом машинной намотки, которая может быть радиальной или перекрестной или комбинированной.
Преимущественные особенности КНС
• Значительная экономия площади для размещения насосной станции. Нет необходимости заказывать железобетонные емкости с вентиляцией. По сравнению со старыми 12-ти метровыми сооружениями, современные насосные КНС изготавливаются в диаметре от 1,2 метра.
• Отличный вариант экономии энергии. Применяются современные высокоэффективные двигатели насосных агрегатов.
• Для техобслуживания насосной станции не требуется много затрат, и это касается не только денег, но и сил. При аварийных ситуациях диспетчер сразу получает сигнал. Стоимость КНС довольно приемлема, поэтому можно сэкономить и на этом параметре.

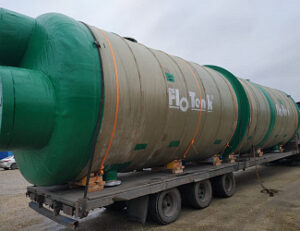

Готовые КНС заводского изготовления

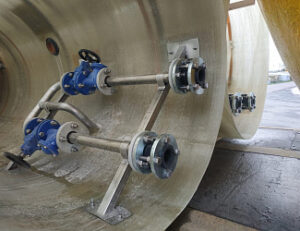

При повышении уровня стока в корпусе КНС происходит срабатывание датчика уровня и подается сигнал на шкаф управления, который запускает рабочий насос. На каждой напорной трубе от насосного агрегата устанавливается запорная арматура(обратный клапан и задвижка), через которые происходит откачивание стоков.
Шкаф управления меняет очередность запуска насосов находящихся в КНС по наработанным моточасам.
Все КНС оснащаются вентиляционными патрубками для обеспечения воздухообмена.
Комплектная поставка включает в себя корпус КНС, насосные агрегаты, шкаф управления и датчики уровня.
При производстве емкостей используются специальные материалы, пригодные для контакта с питьевой водой. Одним из компонентов является смола «питьевого» класса, применяемая при производстве изделий, непосредственно контактирующих со средой. По результатам исследований и анализов независимой лаборатории смола не выделяет в воду вредных веществ и пригодна для емкостей под питьевую воду.
Согласно СНиП 2.04.02.84 «Водоснабжение. Наружные сети и сооружения» (гиперссылка) каждая емкость должна быть оборудована устройством для очистки поступающего в резервуар воздуха. Эту функцию выполняет фильтр очистки воздуха. Для удобства обслуживания в емкости также установлена лестницей из нержавеющей стали.
Емкость также может быть оснащена дополнительным оборудованием. Это могут быть дополнительные колодцы и патрубки, лестницы и площадки обслуживания, датчики и уровнемеры, насосное оборудование и т.д.
Следует обратить внимание, что расчет требуемого объема емкости для хранения холодной питьевой воды производится проектными организациями на основании предоставленных Заказчиком данных с соблюдением установленных норм и правил.
| Объем, м3 | Диаметр, мм | Длина, мм | Вес сухой емкости |
|---|---|---|---|
| 5 | 1600 | 2700 | 300 |
| 10 | 1600 | 5200 | 550 |
| 15 | 1800 | 6200 | 785 |
| 20 | 2300 | 5100 | 1020 |
| 25 | 2300 | 6300 | 1200 |
| 30 | 2300 | 7500 | 1400 |
| 40 | 2300 | 9900 | 1720 |
| 50 | 2300 | 12400 | 1920 |
| 60 | 3000 | 9000 | 3050 |
| 75 | 3000 | 11100 | 3600 |
| 80 | 3000 | 11900 | 3800 |
| 100 | 3000 | 14700 | 4550 |
| 120 | 3200 | 15300 | 5300 |
| 150 | 3700 | 14700 | 6300 |
| 170 | 3700 | 16500 | 7050 |
| 200 | 3700 | 19500 | 8400 |
Схемы установки питьевых емкостей можно разделить по строительным и планировочным особенностям. По строительным особенностям схема может быть подземная, наземная и полузаглубленная (в обваловке).
— Подземная установка
Классическим и наиболее надежным видом установки питьевых емкостей является подземная установка. В этом случае возможно размещение оборудования как под зеленой зоной, так и под проезжей частью. Именно такой тип установки позволяет экономить место за счет полезного использования пространства над емкостями.
— Наземная установка
При отсутствии возможности подземной установки (вечная мерзлота, скальная порода), а так же при наличии требований к мобильности (перемещение по вахтовым поселкам) применяют наземную установку. Питьевые емкости выполняются на специальных опорах — ложементах.
— Полузаглубленная установка.
Данный тип установки рекомендуется к рассмотрению при отсутствии возможности полного заглубления (вечная мерзлота), но так же при отсутствии требований к мобильности. Питьевые емкости устанавливаются на плиту классическим способом (как при подземной установке), а незаглубленная часть обсыпается песком. Как правило, при таком виде установки требуется дополнительно утеплять резервуар, а при больших диаметрах необходимо применять усиленные корпуса.
По планировочным особенностям различают параллельную и параллельно — последовательную установку.
— Параллельная установка
Параллельная установка применяется при необходимости разместить на объекте 2-4 резервуара. В этом случае достаточно организовать поступление воды в один из резервуаров, так как все резервуары соединяются патрубками в нижней части и работают по принципу сообщающихся сосудов.
— Параллельно — последовательная установка
Отличительной особенностью данного типа установки является то, что резервуары устанавливаются как параллельно друг другу, так и последовательно. Конечная планировка зависит от условий объекта и решение о виде компоновки принимается проектировщиком.
Преимущества:
1. Срок службы более 25 лет.
2. Подземные резервуары при установке в земле не требуют полного бетонирования, в отличии от полиэтиленовых или полипропиленовых емкостей, всвязи с высокой прочностью стеклопластика.
3. При установке в помещении пищевая емкость не требует дополнительных мероприятий по защите корпуса емкости от ударов, при этом значительно дешевле аналогичных по объему емкостей из нержавеющей стали.
Емкости изготавливаются в заводских условиях объемом до 100 кубических метров, методом сварки полипропиленовых листов с последующей машинной намоткой стеклопластика.
При необходимости и по желанию Заказчика емкости для хранения холодной питьевой воды могут также быть укомплектованы дополнительным оборудованием:
Сигнализатор уровня воды
Сигнализатор LS-2 – это устройство, предназначенное для контроля степени наполнения водами резервуаров и емкостей.
За показаниями следит емкостной датчик, устанавливаемый внутри ёмкости на необходимой высоте измерения. При превышении уровня жидкости точки измерения датчика срабатывает сигнализатор аварийной ситуации.
Прибор для контроля уровня стоков размещается в удобном для наблюдения месте внутри помещения.
Поплавковый клапан
Поплавковый клапан предназначен для автоматического поддержания заданного уровня жидкости в емкости.
Поплавковый клапан работает совместно с поплавком. Поплавок находится на уровне жидкости в емкости и действует напрямую через рычаг на поплавковый клапан. Изменение уровня жидкости немедленно меняет расход жидкости через клапан.
Теплоизоляция
Для предотвращения замерзания воды в емкости рекомендуется предусматривать теплоизоляцию и обогрев емкости. Емкость утепляется изоляционным материалом и оснащается нагревательным элементом, который нагревает среду до нужной температуры.
Крепежный ремень
Стяжной ремень — это приспособление, предназначенное для крепления грузов на транспорте, строительных площадках, а также для крепления емкостного оборудования при подземной установке. При креплении емкости к бетонной плите с помощью стяжных ремней следует рассчитать необходимое количество и подобрать ремень с соответствующими характеристиками.
При невозможности размещения всего оборудования в едином корпусе, возможно применение данной модели КНС.
Особенность этой модели является то, что вся запорная арматура и приборы учета размещаются во втором стеклопластиковом
корпусе.
Данное исполнение позволяет не только корректно разместить оборудование, но и облегчает доступ для его обслуживания.
При необходимости, стандартная насосная станция, по желанию Заказчика, может комплектоваться дополнительным оборудованием. Состав и типоразмер дополнительного оборудования определяется индивидуально на стадии проектирования.
 |
 |
 |
| Расходомер. Прибор для измерения расхода жидкости. | Ответные фланцы с крепежной группой устанавливаются для подключения напорных линий к КНС. | Грузоподъемное оборудование для монтажа/демонтажа насосного оборудования. |
 |
 |
 |
| При монтаже КНС в сейсмически опасных районах для компенсации сдвиговых перемещений трубопроводной арматуры применяются компенсаторы сильфонные. | Датчик газоанализатора. Комплектуется в специализированных насосных станциях для непрерывного автоматического измерения концентрации метана. | КНС в зависимости от исполнения может комплектоваться: люком обслуживания из нержавеющей стали, чугунным люком. В стандартный комплект КНС входит люк обслуживания из стеклопластика. |
 |
 |
 |
Теплоизоляция корпуса КНС проводится пожеланию Заказчика, а так же в зависимости от условий эксплуатации и осуществляется несколькими способами:
|
Шиберная задвижка на подводящий трубопровод. Возможна установка как с электродвигателем, так и без. Устанавливается для предотвращения поступления стоков в приемный резервуар. | Измельчители созданы для обработки сточных вод и ила в тяжёлых условиях эксплуатации. Эффективное измельчение твёрдых включений является одним из важных факторов высокой пропускной способности систем перекачки сточных вод и ила. |
КНС подземного исполнения с двумя и более корпусами позволяет увеличить рабочий объем КНС за счет установки дополнительного корпуса (резервуара).
КНС такого исполнения применима для перекачки жидкости в случае высокого коэффициента неравномерности.
При необходимости, стандартная насосная станция, по желанию Заказчика, может комплектоваться дополнительным оборудованием. Состав и типоразмер дополнительного оборудования определяется индивидуально на стадии проектирования.
|
|
|
| Расходомер. Прибор для измерения расхода жидкости. | Ответные фланцы с крепежной группой устанавливаются для подключения напорных линий к КНС. | Грузоподъемное оборудование для монтажа/демонтажа насосного оборудования. |
|
|
|
| При монтаже КНС в сейсмически опасных районах для компенсации сдвиговых перемещений трубопроводной арматуры применяются компенсаторы сильфонные. | Датчик газоанализатора. Комплектуется в специализированных насосных станциях для непрерывного автоматического измерения концентрации метана. | КНС в зависимости от исполнения может комплектоваться: люком обслуживания из нержавеющей стали, чугунным люком. В стандартный комплект КНС входит люк обслуживания из стеклопластика. |
|
|
|
Теплоизоляция корпуса КНС проводится пожеланию Заказчика, а так же в зависимости от условий эксплуатации и осуществляется несколькими способами:
|
Шиберная задвижка на подводящий трубопровод. Возможна установка как с электродвигателем, так и без. Устанавливается для предотвращения поступления стоков в приемный резервуар. | Измельчители созданы для обработки сточных вод и ила в тяжёлых условиях эксплуатации. Эффективное измельчение твёрдых включений является одним из важных факторов высокой пропускной способности систем перекачки сточных вод и ила. |
Данная конструкция подразумевает наличие накопительной емкости перед корпусом с сухими насосами.
В конструкции предусматривается наличие двойного дна с дренажным насосом для откачки воды в аварийной ситуации (затопление).
Одним из преимуществ данного исполнения, является возможность обслуживания насосных агрегатов и запорной арматуры внутри корпуса КНС.
Канализационные насосные станции сухого исполнения
При необходимости, стандартная насосная станция, по желанию Заказчика, может комплектоваться дополнительным оборудованием. Состав и типоразмер дополнительного оборудования определяется индивидуально на стадии проектирования.
|
|
|
| Расходомер. Прибор для измерения расхода жидкости. | Ответные фланцы с крепежной группой устанавливаются для подключения напорных линий к КНС. | Грузоподъемное оборудование для монтажа/демонтажа насосного оборудования. |
|
|
|
| При монтаже КНС в сейсмически опасных районах для компенсации сдвиговых перемещений трубопроводной арматуры применяются компенсаторы сильфонные. | Датчик газоанализатора. Комплектуется в специализированных насосных станциях для непрерывного автоматического измерения концентрации метана. | КНС в зависимости от исполнения может комплектоваться: люком обслуживания из нержавеющей стали, чугунным люком. В стандартный комплект КНС входит люк обслуживания из стеклопластика. |
|
|
|
Теплоизоляция корпуса КНС проводится пожеланию Заказчика, а так же в зависимости от условий эксплуатации и осуществляется несколькими способами:
|
Шиберная задвижка на подводящий трубопровод. Возможна установка как с электродвигателем, так и без. Устанавливается для предотвращения поступления стоков в приемный резервуар. | Измельчители созданы для обработки сточных вод и ила в тяжёлых условиях эксплуатации. Эффективное измельчение твёрдых включений является одним из важных факторов высокой пропускной способности систем перекачки сточных вод и ила. |
Канализационная насосная станция с горизонтальным корпусом устанавливается на объектах с неравномерным поступлением стоков в КНС или на очистные сооружения. Резервуар станции аккумулирует залповый сброс ливневых стоков и насосы в штатном режиме перекачивают воду. Канализационная насосная станция с горизонтальным корпусом не просто аккумулирует стоки, насосы перекачивают накопленный объем в часы наименьшего потребления электричества.
При необходимости, стандартная насосная станция, по желанию Заказчика, может комплектоваться дополнительным оборудованием. Состав и типоразмер дополнительного оборудования определяется индивидуально на стадии проектирования.
|
|
|
| Расходомер. Прибор для измерения расхода жидкости. | Ответные фланцы с крепежной группой устанавливаются для подключения напорных линий к КНС. | Грузоподъемное оборудование для монтажа/демонтажа насосного оборудования. |
|
|
|
| При монтаже КНС в сейсмически опасных районах для компенсации сдвиговых перемещений трубопроводной арматуры применяются компенсаторы сильфонные. | Датчик газоанализатора. Комплектуется в специализированных насосных станциях для непрерывного автоматического измерения концентрации метана. | КНС в зависимости от исполнения может комплектоваться: люком обслуживания из нержавеющей стали, чугунным люком. В стандартный комплект КНС входит люк обслуживания из стеклопластика. |
|
|
|
Теплоизоляция корпуса КНС проводится пожеланию Заказчика, а так же в зависимости от условий эксплуатации и осуществляется несколькими способами:
|
Шиберная задвижка на подводящий трубопровод. Возможна установка как с электродвигателем, так и без. Устанавливается для предотвращения поступления стоков в приемный резервуар. | Измельчители созданы для обработки сточных вод и ила в тяжёлых условиях эксплуатации. Эффективное измельчение твёрдых включений является одним из важных факторов высокой пропускной способности систем перекачки сточных вод и ила. |
